40,5kV vaihekolonnin komponentti viittaa ylempään ja alempaan kiinnikkeeseen, ylempään ja alempaan ulostulolohkoon, valokaaren sammutuskammioon. Joustava liitos, johtavat pidikkeet ja eristyssylinterit, jotka koostuvat ensiöpiirikokoonpanosta; on katkaisijan ydinkomponentti 40,5 kV järjestelmässä, sen päätehtävänä on saada keski- ja korkeajännitepiiri katkaisemaan virransyöttö tyhjiön valokaaren sammutuskammion kautta. Erinomainen eristys voi nopeasti sammuttaa kaaren ja estää virran , onnettomuuksien ja onnettomuuksien välttämiseksi, käytetään pääasiassa sähkövoiman ohjausjärjestelmän siirrossa ja jakelussa.

Tuotteen tekniset parametrit

Ei.	Tärkeimmät tekniset parametrit
Jännitteen parametrit
1	Nimellistaajuus (fr)	Hz	50/60
2	Nimellisjännite (Ur)	kV	40.5
3	Nimellinen lyhytaika (1 min) taajuuden kestojännite (Ud)	kV	95
4	Nimellinen salamaimpulssin kestojännite (huippu) (UP)	kV	185
Nykyinen parametri
1	Nimellisvirta (Ir)	A	630/1250/1600/2000/2500
2	Nimellinen oikosulkukatkaisuvirta (Isc)	Ka	25/31.5
3	Nimelliset oikosulkukatkaisuvirran katkaisuajat	kertaa	30
4	Nimellinen lyhytkestoinen kestovirta (Ik)	Ka	25/31.5
5	Nimellinen oikosulun kesto (tk)	s	4
6	Nimellishuippukestävyysvirta (Ip)	Ka	63/80
7	Nimellinen oikosulkuvirta (IMC)	kA	63/80
8	Nimellisen oikosulkukatkaisuvirran DC-komponentti	%	40
9	Nimellinen toimintajärjestys	O-0.3s-CO-180s-CO
Mekaaniset parametrit
1	Liikkuvien osien massa	kg	3.2~3.5
2	Kosketa itsesulkeutuvaa voimaa	N	200±50~230±100
3	Nimellinen kosketuspaine	N	2700±200~4700±100
Mekaanisten ominaisuuksien vaihtamisen kysyntä
1	Kontaktin avautumisetäisyys	mm	22±1
2	Keskimääräinen katkaisunopeus (koskettimen kiinni-asennosta 75 %:n auki-etäisyydelle)	m/s	1.7±0.3
3	Keskimääräinen sulkemisnopeus (30 % aukietäisyys ~ kosketin kiinni-asento)	m/s	0.8±0.2
4	Yhteyshenkilön sulkeutumishetki	Ms	Pienempi tai yhtä suuri kuin 2
5	Yhteystietojen sulkemista ja avaamista ei synkronoida	ms	Pienempi tai yhtä suuri kuin 2
6	Laukaisukoskettimien palautumisen amplitudi	mm	Pienempi tai yhtä suuri kuin 2
Elämä
1	Varastointiaika	vuotta	20
2	Mekaaninen käyttöikä	kertaa	10000
3	Sallittu kosketuskulumispaksuus	mm	3

Sähköeristyksen suorituskyvyn parantaminen

Itse eristävällä sylinterillä on hyvät eristysominaisuudet, tarkan asennuksen ansiosta se voi tarjota luotettavan eristyssuojan sisäiselle johtimelle tai sähkökomponenteille, mikä estää tehokkaasti vuodot, oikosulut ja muut sähköiset viat, mikä parantaa merkittävästi sähköjärjestelmän turvallisuutta ja vakautta.

Tehostettu mekaaninen suojaus

vahva eristyssylinteri voi tarjota hyvän mekaanisen suojan sisäisille komponenteille ulkoisilta iskuilta, puristamiselta, tärinältä ja muilta ulkoisilta vaikutuksilta; estääkseen sisäiset komponentit mekaanisilta vaurioilta, jotka johtavat sähköisen suorituskyvyn heikkenemiseen tai toimintahäiriöihin, pidentäen laitteen käyttöikää.

Helppo asentaa ja huoltaa

eristävä sylinteri käyttää yleensä standardoitua suunnittelua, kokoonpanoprosessi on suhteellisen yksinkertainen, nopea, voi parantaa tuotannon tehokkuutta; kun sisäisten sähkökomponenttien huoltoa tai peruskorjausta tarvitaan, eristyssylinteri voidaan helposti käyttää ilman koko sähköjärjestelmän laajamittaista purkamista.

Optimoi tilan asettelu

eristetty sylinteri voidaan räätälöidä todellisen kysynnän mukaan, mukautumalla erilaisiin tilan asetteluvaatimuksiin; pystyy asentamaan useita sähkökomponentteja keskitetysti eristettyyn sylinteriin, mikä mahdollistaa tehokkaan tilankäytön ja tekee sähköjärjestelmästä kompaktimman ja siistimmän.

Sopeutua ankariin ympäristöihin

korkealaatuisilla eristyssylintereillä on hyvä korroosionkestävyys, korkean lämpötilan kestävyys ja alhaisen lämpötilan kestävyys jne., ja ne voivat toimia vakaasti erilaisissa ankarissa ympäristöolosuhteissa; antaa vahvan takuun sähkölaitteiden luotettavalle toiminnalle vaikeissa olosuhteissa.

Tuotesovellukset

40,5 kV:n vaihekolonnikomponentti, jota käytetään laajalti metallurgiassa, kaivosteollisuudessa, öljyteollisuudessa, kemianteollisuudessa, rautateissä, lähetystoiminnassa, viestinnässä, teollisuuden suurtaajuuslämmityksessä ja muissa 40,5 kV:n sähkönjakelujärjestelmissä.

Suositut Tagit: 40,5kv vaihekolonnikomponentti, Kiina 40,5kv vaihekolonnikomponenttien valmistajat, toimittajat, tehdas

Tuotteet

40,5 kV vaihekolonnin komponentti

Tuotteen edut

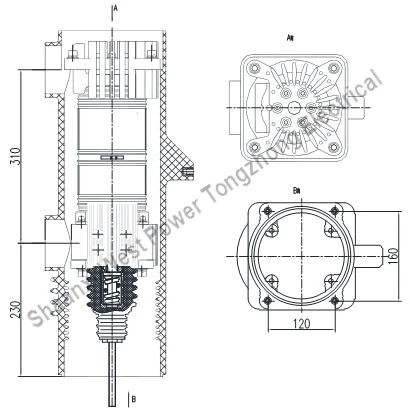

Tuotteen ääriviivapiirros
