Shaanxi West Power Tongzhong Electrical Co., Ltd.:n kehittämä tyhjiökatkaisin VTZ-12(K59) on suunniteltu erityisesti korvaamaan vanhat, öljyä säästävät katkaisijat, joita käytetään yleisesti K-59-kaappityypeissä. Keski-Aasian alue. Tässä tuotteessa on edistynyt kotimainen modulaarinen mekanismi, ja se on erityisesti suunniteltu sopimaan Keski-Aasian alueen ilmasto-ominaisuuksiin. Se soveltuu tehojärjestelmiin, joiden nimellisjännite on 12 kV ja kolmivaiheinen AC 50/60 Hz. Nimellisvirta vaihtelee 630 A - 1 600 A ja katkaisuvirta 20 kA - 31,5 kA. Lisäksi tuote voidaan räätälöidä sopimaan asiakkaiden käyttämiin olemassa oleviin kaappeihin, ja se on olennaisesti yhteensopiva Keski-Aasian alueen kaappien, kuten K-37, K-47, KPH-3, K kanssa. -3-02 ja KPH-4-1-10.

Tuotteen tekniset tiedot

Tekniset tiedot

Ei.	Nimi	Yksikkö	Data
1	Nimellisjännite	kV	12
2	Nimellistaajuus	Hz	50/60
3	ArvioituCkiireellinen	A	630/1250/1600
4	ArvioituPower FtaajuudellaWseikkailuVolitage	kV	48 (kosketusaukkojen yli) / 42 (maahan)
5	ArvioituLsalamaImpulssiWseikkailuVolitage	kV	75
6	ArvioituShort-CircuitBreakingCkiireellinen	kA	25/31.5/40
7	Arvioitu Short-CircuitMakingCkiireellinen (Peak)	kA	63/80/100
8	ArvioituWseikkailuCkiireellinen (Peak)	kA	63/80/100
9	ArvioituDuraatiostaShort-Circuit	s	4
10	ToiminnassaCpyörät kloRedShort-CircuitBreakingCkiireellinen	Pyörät	E2
11	MekaaninenEkestävyys	kertaa	20000
12	Normaali toimintaSyhtälö	-	O-0.3s-CO-180s-CO
13	Sallittu WkorvaTherkkyysCkoskematon	mm	Pienempi tai yhtä suuri kuin 3

MekaaninenCominaisuudet

Ei.	Nimi	Yksikkö	Data
1	VälimatkaSiirretty ja korjattu Ckoskematon	mm	9±1
2	Ota yhteyttäYlimatka	mm	3.5±0.5
3	KeskimäärinChäviämässäSpissata	m/s	0.7±0.2
4	KeskimäärinOvireilläSpissata (AverageSpissataensimmäisestä avauksestaklo6mm)	m/s	1.1±0.2
5	ArvioituCkoskematonPaine	N	2500±200N(25kA) 3100±200N(31,5kA) 4800±300N(40kA)
6	Sulkemisaika	ms	30-70
7	Aukioloaika	ms	20-50
8	Ota yhteyttäBussausDuraatio kloChäviämässäOperaatio	ms	Pienempi tai yhtä suuri kuin 2
9	Ei-Simmuniteetti /Sulkeminen/Ovireillä Toiminnot/ 3-Phase	ms	Pienempi tai yhtä suuri kuin 2

Tuotteen edut

VTZ{0}}(K59) tyhjökatkaisijalla on monia etuja:

1. Katkaisijan suorituskyky: E2-C2-M2

2. Kätevä huolto: modulaarinen mekanismi mahdollistaa sulku- ja avauskelojen helpon vaihtamisen ilman, että muita komponentteja tarvitsee purkaa. Tämä eliminoi testauksen tai säädön tarpeen vaihdon jälkeen, mikä varmistaa, että käyttäjät voivat vaihtaa ne itsenäisesti, mikä tekee myöhemmästä huollosta mukavampaa.

3. Korkea johtavuus: tuotteessa on hyvin suunniteltu johtava piiri, joka täydentää Keski-Aasian alueella käytettyjä tavanomaisia koskettimia.

4. Vakaa suorituskyky: tuote käyttää ammattimaisia tuotteiden tuotantolinjoja ja erikoistyökaluja varmistaakseen tuotteen johdonmukaisuuden ja luotettavan suorituskyvyn.

Tuotesovellukset

VTZ{0}}(K59) tyhjökatkaisijalla on monia sovelluksia:

Voimalaitokset

Teollisuusalat (kemianteollisuus, teräs, öljy, hiili jne.)

Sähköverkkojärjestelmät

Sähköinfrastruktuurit

Tuotteen ääriviivapiirros

VTZ-12K59 Vacuum Circuit Breaker manufacturer

Toissijainen kytkentäkaavio

VTZ-12K59 Vacuum Circuit Breaker factory

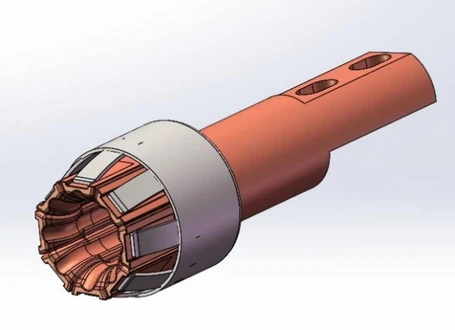

Erikoiskontakti

VTZ-12K59 Vacuum Circuit Breaker factory

K-59-katkaisijamme on yhteensopiva Keski-Aasian alueen yleisimpien koskettimien kanssa ja tukee 630A, 800A, 1000A, 1250A, 1600A ja 2000A nimellisvirtoja.
