1. Tuotteen kuvaus

LTZ-40.5 sisäinen SF6-katkaisija on sisäkäyttöinen laite, jota käytetään AC 50 Hz:n kolmivaiheisessa virtajärjestelmässä. Sitä voidaan käyttää teollisuus- ja kaivosyrityksissä, voimalaitoksissa ja sähköasemissa sähkölaitteiden ohjaamiseen ja suojaamiseen, ja sitä voidaan käyttää paikoissa, joissa vaaditaan toistuvaa käyttöä, ja sitä voidaan käyttää yhteyskatkaisijana ja sopii kondensaattoripariston katkaisijalle, ja se on ihanteellinen öljytön katkaisija sähköjärjestelmässä.

2. Ympäristöolosuhteiden käyttö

a. Korkeus: enintään 1000 m;

b. Ympäristön lämpötila: -15 astetta -40 astetta ;

c.Suhteellinen ilmankosteus: päivittäinen keskiarvo enintään 95 %, kuukauden keskimääräinen kosteus enintään 90 %;

d. Ympäristöolosuhteet: ei tulipalo-, räjähdysvaaraa, vakavaa likaa, kemiallista korroosiota ja voimakasta tärinää;

Huomautus: edellä mainittujen vaatimusten lisäksi käyttäjä ja valmistaja voivat neuvotella niistä.

3. Malli ja merkitys

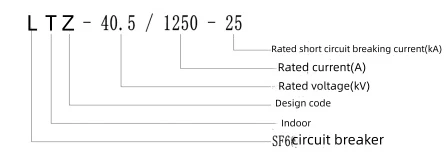

LTZ-405

4. Tuotteen pääominaisuudet

Vahva katkaisukyky: SF6-katkaisija suorittaa kaaren puhalluksen puhaltamalla ulos SF6-kaasua, sen kaaren puhallusnopeus on nopea, kaaren palamisaika on lyhyt ja katkaisuvirta on suuri, mikä voi tehokkaasti suojata keski- ja korkeajännitepiirien turvallisuutta. SF6-katkaisijan kapasitiivisen tai induktiivisen virran katkaisun jälkeen ei ole vaaraa uudelleen-ja uudelleensytytyksestä.
Pitkä sähköinen käyttöikä: SF6-katkaisijalla on pitkä käyttöikä, pitkä huoltojakso ja se voi mukautua toistuvaan käyttöön lyhyessä ajassa hyvällä turvallisuudella ja kestävyydellä.
Korkea eristystaso: SF6-katkaisin käyttää rikkiheksafluoridikaasua eristysaineena, tämän kaasun eristystaso on erittäin korkea.
Modulaarinen toimintamekanismi: SF6-katkaisija ottaa käyttöön modulaarisen jousikäyttömekanismin, jonka yhtiömme on kehittänyt itsenäisesti ja joka on mukautettu markkinoiden suosioon ja jolla on hyvä mekaaninen suorituskyky ja kätevä ja nopea huolto myöhemmässä vaiheessa.

5. Tärkeimmät tekniset parametrit

Taulukko 1 Katkaisijoiden tärkeimmät suorituskykyparametrit

S.N	Kohteen nimi			Yksikkö	Parametri
1	Nimellisjännite			kV	40.5
2	Nimelliseristystaso	Salamaniskunkestävä jännite			185 (Interphase, maahan) 215 (murtuma)
		Tehotaajuuden kestojännite (1min)			95
3	Nimellistaajuus			Hz	50
4	Nimellisvirta			A	630	1250
5	Nimellinen oikosulkuvirta			kA	31.5
6	Nimellinen toimintajärjestys				O-0,3s-CO-180s-CO
7	Nimellinen oikosulkuvirta (huippu)			kA	80
8	Nimellinen huippukestävyysvirta (nimellinen dynaaminen stabiilisuusvirta)				80
9	Nimellislyhyt{0}}kestovirta (nimellinen lämpöstabiilisuusvirta)			kA	31.5
10	Nimellinen lyhyt{0}}piirin kesto (nimellinen lämpöstabilointiaika)			s	4
11	Yksittäisen kondensaattoripariston avaaminen ja sulkeminen			A	400
12	Luokiteltu-pois-porrasvirtauksesta			kA	6.3
13	Aukkojen kumulatiivinen määrä nimellis{0}}oikosulun katkaisuvirralla			kertaa	8
14	Aukkojen kumulatiivinen määrä nimellisvirralla			kertaa	3000
15	mekaaninen käyttöikä			kertaa	10000
16	Rikkiheksafluoridikaasun nimellispaine (ylipaine 20 asteessa)			MPa	0.65
17	Rikkiheksafluoridikaasun estopaine (ylipaine 20 asteessa)				0.59
18	Vuotuinen ilmavuotonopeus			%/vuosi	Pienempi tai yhtä suuri kuin 1
19	Rikkiheksafluoridikaasun kosteuspitoisuus (20 asteessa)			ppm (V/V)	Pienempi tai yhtä suuri kuin 150
20	Nimelliskäyttöjännite			V	AC/DC: 110/220
21	Paino		katkaisijan runko	kg	130
			Rikkiheksafluoridikaasu		1.5

Taulukko 2 Katkaisijoiden kokoonpanon säätöparametrit

S.N	Kohteen nimi	Yksikkö	Data
1	Johtavan tangon kokonaisliike	mm	61±2
2	koskettimen avautumisetäisyys	mm	40±2
3	ylilyönti	mm	20±2
4	Sulkemisaika	ms	40 Pienempi tai yhtä suuri kuin t Pienempi tai yhtä suuri kuin 100
5	Aukioloaika	ms	25 Pienempi tai yhtä suuri kuin t Pienempi tai yhtä suuri kuin 60
6	Sulkeva pomppu	ms	Pienempi tai yhtä suuri kuin 2
7	Avauspomppu	mm	Pienempi tai yhtä suuri kuin 2
8	Jäykkä sulkemisnopeus (18-0mm)	m/s	2.1±0.2
9	Jäykkä avautumisnopeus (0-18mm)	m/s	2.3±0.2
10	Kolmi-vaiheen kytkentä ja sulkeminen ei--samanaikaisuus	ms	Pienempi tai yhtä suuri kuin 2
11	Johtavan tangon yläpään mitta eristyssylinterin yläpäästä sähköisesti suljetussa asennossa A	mm	84±1.5
12	Pienin ilmaneristysetäisyys	mm	300
13	Johtava pääpiirin tasavirtavastus vaihetta kohti	μΩ	Pienempi tai yhtä suuri kuin 80

Vain avaaminen, vain sulkeminen nopeus viittaa juuri jaon jälkeen ja juuri ennen keskinopeutta 0,01 s, mittaus juuri jako, vain sulje piste 17 mm:n päässä sulkeutuvan portin asennosta. Juuri jaetun mittaus, sulje vain käytettävissä oleva nopeus oskilloskooppi, digitaalinen näyttö ja sähkömagneettinen oskillaattori, kun käytät 100 Hzsähkömagneettisen oskillaattorin (virtalähteen taajuus 50 Hz) mittaus, nopeuden laskentamenetelmä on seuraava:

speed

A: Sulkemisasento B: Avaus(sulkemis)piste S: Isku 0,01 sekunnin sisällä

X: Katkaisija on 17 mm

Kaavio Nopeuden laskentamenetelmä

6. keskeytysjärjestelmä:

Tämä katkaisijakaarisammutuskammio soveltaa pitkittäispuhalluksen ja pyörivän valokaaren sammutuksen periaatetta kokonaisvaltaisesti ja sitä täydentää pieni määrä painekaasuperiaatteen kaarisammutusta. Siksi sillä on erittäin hyvä valokaaren sammutuskyky. Murtuessaan liikkuva kosketin liikkuu alaspäin ja kaarikaaret liikkuvien ja staattisten koskettimien kaarikosketinsormien välillä ja sitten kaaret siirretään kaarikosketinsormista rengaselektrodille, minkä jälkeen kaarivirta kulkee rengaselektrodin läpi muodostaen magneettikentän kelan läpi, ja magneettikentän ja kaarivirran välinen vuorovaikutus aiheuttaa kaaren pyörimisen, kaasun nousun ja paineen samaan aikaan. suuttimessa kaasuvirtaus, joka jäähdyttää kaaria ja sammuu, kun virta kulkee nollan läpi. Pienen virran katkaisussa alhaisemman kaasunpaineen aiheuttaman kaaren vuoksi liikkuviin koskettimiin lisättäessä pieni apupuhalluslaite, sen tuottama paine kohoaa puhalluskaaren paineen. Siksi virran koon katkaisussa kaariaika on lyhyempi ja koska kaarijuuri pyörii koskettimissa, joten palovamma on vähäinen, joten katkaisijalla on pitkä sähköinen käyttöikä ja rikkiheksafluoridikaasu saadaan nollapaineeseen, murtuma kestää korkeimman verkkojännitteen välillä 5 minuuttia.

7. Asennus, käyttöönotto ja huolto

Katkaisijan ulkomitat ja asennusmitat on esitetty oheisessa piirustuksessa. Katkaisijan ulkopinta tulee puhdistaa ennen asennusta. Katkaisijan eri parametrit ja mitat on säädetty ennen tehtaalta lähtöä, ja katkaisija tarvitsee vain puhaltaa nimellispaineeseen 0,65 MPa (20 astetta) purkamatta sitä asennuksen yhteydessä. SF6-katkaisijan tulee varmistaa hyvä maadoitus. Tarkista, ovatko kiinnikkeet löysällä, jos ovat, ne tulee kiristää ennen täyttämistä.
