taulukko muuntajien pääluokitteluista
Seuraavassa on taulukko muuntajien pääluokitteluista, jotka on luokiteltu sydämen mittojen mukaan, kuten käyttö- ja eristysmenetelmä:
| Luokitus | Tyyppi | Tärkeimmät ominaisuudet ja periaate | Ensisijaiset sovellukset ja soveltamisala |
|---|---|---|---|
|
Tarkoitus ja toiminta |
Tehomuuntaja | Sähköjärjestelmien voimansiirron ja -jakelun ydinkomponentti korkealla kapasiteetti- ja jännitetasolla. | Käytetään voimalaitoksissa ja sähköasemissa jännitteen nostamiseen (esim. 10.5kV/220kV) tai alentamiseen (esim. 110kV/10kV) tehokkaaseen tehonsiirtoon. |
| Jakelumuuntaja | Viimeinen vaihe{0}}järjestelmässä, joka muuntaa keskijännitteen (esim. 10 kV) käyttöjännitteeksi (esim. 400 V). | Toimittaa virtaa loppukäyttäjille-, kuten tehtaille, asuinrakennuksiin ja kyliin. | |
| Erityinen muuntaja | Suunniteltu erityisiin teollisiin tai toiminnallisiin tarpeisiin ainutlaatuisilla rakenne- tai suorituskykyvaatimuksilla. | Sisältää tasasuuntausmuuntajat (elektrolyysiä, vetoa varten), uunimuuntajat (metallurgiaan), kaivos-/laivamuuntajat (tulenkestävät/kestävät). | |
|
Instrumentin muuntaja (CT & PT) |
Vähentää korkean jännitteen/virran mittauksen, mittauksen ja suojauksen standardiarvoihin, ei tehonsiirtoon. | Asennettu sähköasemille ja kojeistoille eristetyn signaalin välittämiseksi instrumenteille ja releille. | |
|
Jännitteensäätömuuntaja (Lataa Tap Changer{0}}) |
Säätää lähtöjännitettä kuormitettuna, jotta verkko- tai prosessijännite pysyy vakaana. | Käytetään verkkosolmuissa, jotka vaativat korkean jännitteen vakautta tai herkille teollisuuskuormille. | |
| Eristysmuuntaja | Tarjoaa galvaanisen eristyksen ensiö- ja toisiokäämien välillä (vain magneettinen kytkentä) turvallisuuden ja melun vähentämiseksi. | Käytetään lääketieteellisissä laitteissa, datakeskuspalvelimissa ja tarkkuusinstrumenteissa, joissa häiriönkestävyys, iskusuojaus tai maasilmukan eliminointi on kriittistä. | |
|
Eristys ja jäähdytys |
Öljy{0}}Upotettu muuntaja | Käyttää eristeöljyä dielektrisenä ja jäähdytysaineena. Erinomainen jäähdytys, suuri kapasiteetti, kustannustehokas. | Suurin osa ulkosähköasemista ja -asennuksista ilman tiukkaa palovaaraa. |
| Kuiva-tyyppi / valu-hartsimuuntaja | Käämit on kapseloitu epoksihartsiin tai muihin kiinteisiin materiaaleihin. Tulenkestävä-, räjähdyssuojattu-, huoltovapaa-. | Sisätilat, joissa turvallisuusvaatimukset ovat korkeat:{0}}korkeat rakennukset, metrot, palvelinkeskukset, sairaalat. | |
| Kaasu-eristetty muuntaja | Käyttää inerttejä kaasuja, kuten SF6:ta dielektrisenä. Palonkestävä-ja kompakti. | Erityisiin sisätiloihin, joissa on äärimmäisiä paloturvallisuusvaatimuksia tai tilarajoituksia (esim. offshore-alustat, kaupunkien maanalaiset sähköasemat). | |
|
Ydinmateriaali |
Silicon Steel (CRGO) muuntaja | Ydin, joka on valmistettu rakeisesta-piiteräslaminaatiosta. Aikuinen tekniikka, laajimmin käytetty. | Ehdoton valtavirta kaikille tavanomaisille sovelluksille. |
| Amorfinen metallimuuntaja | Ydin valmistettu amorfisista metalliseosnauhoista. No-kuormitushäviöt ovat 60–80 % pienemmät kuin piiteräs, mikä tarjoaa merkittäviä energiansäästöjä. | Ihanteellinen jakeluskenaarioihin, joissa on pitkäkestoinen -kevyt-kuormitus tai kuormittamaton-käyttö, kuten maaseutuverkot tai kaupalliset alueet, joilla on alhainen yökuormitus. | |
|
Vaihe |
Yksi{0}}vaihemuuntaja | Käytetään yksivaiheisissa{0}}vaihtovirtajärjestelmissä, joiden kapasiteetti on yleensä pienempi. | Asuin- ja kaupalliset yksivaiheiset -toimitukset tai yhdistetty kolmivaiheiseksi-pankkiksi. |
| Kolmi-vaihemuuntaja | Standardi kolmivaiheisille{0}}vaihtovirtajärjestelmille. | Kaikki teolliset ja suuret{0}}virtalähdesovellukset. | |
|
Käämityksen kokoonpano |
Kaksi-käämimuuntajaa | Yleisin tyyppi, jossa erilliset ensiö- ja toisiokäämit vaiheittain. | Suurin osa jännitteen muunnossovelluksista. |
| Kolme-käämimuuntajaa | Siinä on kolme käämiä vaihetta kohti kolmen eri jännitejärjestelmän yhdistämiseksi. | Käytetään keskittimessä, jotka yhdistävät kolme jännitetasoa. | |
| Automaattinen muuntaja | Primääri- ja toisiokäämillä on yhteinen osa. Materiaalitehokkaampi-ja parempi hyötysuhde, mutta ei sähköeristystä. | Samantyyppisten jännitetasojen (esim. 220kV/110kV) tai moottorinkäynnistimenä käytettävien tehojärjestelmien liittäminen. |
Muuntajan roolit
Muuntaja on sähkölaite, joka käyttää sähkömagneettisen induktion periaatetta muuttaakseen vaihtovirran (AC) jännitettä, virtaa ja impedanssia. Siinä on neljä päätoimintoa, jotka yhdessä tukevat koko prosessia sähköntuotannosta ja -siirrosta loppukulutukseen.
Ydintoiminto 1: Jännitteen muunnos
Tämä on muuntajan perus- ja päätoiminto.
Vaihe-ylös: Voimalaitosten tuottama jännite on suhteellisen alhainen. Siirtääkseen sen pitkiä matkoja ja vähentääkseen energiahäviötä johtoja pitkin, askel-muuntajien on lisättävä jännitettä merkittävästi.
Askel-alas: Kun sähkö on siirretty kulutusalueelle, eri käyttäjien, kuten tehtaiden, yritysten ja asukkaiden sähköntarpeiden tyydyttämiseksi, alas-muuntajia ja jakelumuuntajia käytetään laskemaan asteittain korkea jännite turvalliseen matalaan jännitteeseen.
Ydintoiminto 2: Sähköinen eristys
Muuntajat siirtävät energiaa magneettikytkennän kautta, ja niiden ensiö- (tulo) ja toisiopiirit (lähtö) ovat täysin sähköisesti eristettyjä. Tämä turvaa henkilökunnan ja laitteiden käytön, ehkäisee tehokkaasti sähköiskuonnettomuuksia ja eliminoi eri laitteiden välisistä maadoituspotentiaalieroista aiheutuvia häiriöitä. Eristysmuuntajat, joita käytetään laajalti lääketieteellisissä laitteissa, tarkkuusinstrumenteissa ja datakeskuksissa, ovat tämän toiminnon tyypillisiä sovelluksia.
Ydintoiminto 3: Impedanssin sovitus
Muuntajan kierrossuhdetta muuttamalla impedanssia voidaan muuttaa suhteellisesti suoraan samalla kun jännitettä muutetaan. Tämä toiminto on erittäin tärkeä elektroniikka- ja viestintäalalla. Se varmistaa, että signaalilähteen (kuten tehovahvistimen) "sisäinen vastus" sovitetaan optimaalisesti kuorman (kuten kaiuttimen) kanssa, mikä mahdollistaa signaalin siirron mahdollisimman tehokkaasti ja säilyttää optimaalisen äänen tai signaalin laadun.
Ydintoiminto 4: Erikoisvoiman tarjoaminen
Sähköjärjestelmien lisäksi muuntajia käytetään laajasti teollisuus- ja kaivosyrityksissä, jotka vaativat erikoisteholähteitä.
Esimerkiksi:
Tasasuuntaajamuuntajat: Tarjoa tasavirtaa elektrolyysi- ja kemianteollisuudelle.
Sähköuunin muuntajat: Tarjoa suuri ja vakaa virta valokaariuunien sulatukseen.
Instrumenttimuuntajat: Käytetään mittaamiseen ja suojaamiseen, mikä vähentää turvallisesti ja suhteellisesti korkeaa jännitettä ja suurta virtaa instrumentointiin.
Testimuuntajat: Käytetään korkean jännitteen tuottamiseen sähkölaitteiden eristyskyvyn testaamiseksi.
Lyhyesti sanottuna muuntajat ovat välttämättömiä "energiasovittimia" ja "turvaerottimia" nykyaikaisissa sähköjärjestelmissä ja elektroniikkalaitteissa, ja niillä on rooli koko sähkön tuotannon, siirron, jakelun ja käytön ketjussa.
muuntajien standardit
| Vakiojärjestelmä | Vakio |
|---|---|
|
Kiinan kansalliset standardit (GB/T) |
GB/T 1094 -sarja |
| GB/T 18494 -sarja | |
| GB/T 19212 -sarja | |
| GB 20052 | |
|
Kansainväliset standardit |
IEC 60076 -sarja |
| IEC 61558 -sarja | |
| IEEE C57.12.xx -sarja |
Tuotteen kuvaus

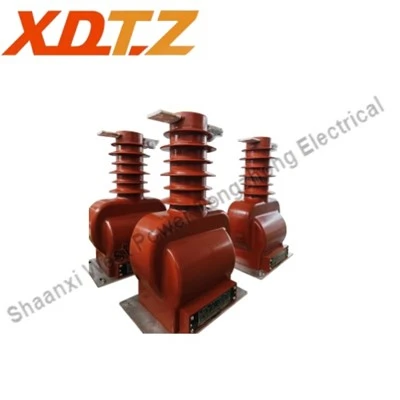

Virtamuuntaja LVZW-35on anturi, jota käytetään mittaamaan suurta virtaa 35 kV järjestelmässä.
Sitä käytetään pääasiassa sähköasemissa, voimajärjestelmissä ja sähkölaitteissa.
Muuntaja käyttää magneettisydäntyyppiä, jolle on ominaista korkea lineaarisuus, vahva anti-häiriönestokyky, pieni koko ja yksinkertainen rakenne.
LVZW-35 virtamuuntaja on virtamuuntaja, jolla on erittäin korkea kustannustehokkuus.
